Компания TECH специализируется на производстве автоматики для систем отопления и производит контроллеры для каминов с водяным контуром. Если Вы собираетесь купить или уже купили камин с водяным контуром и хотите пользоваться камином с комфортом, то контроллер сам сможет управлять процессом горения и температурой в помещении, в соответствии с Вашими потребностями. Кроме этого Вы сможете на расстоянии получать информацию о важнейших параметрах, тревогах и изменять их с помощью GSM связи или интернета.

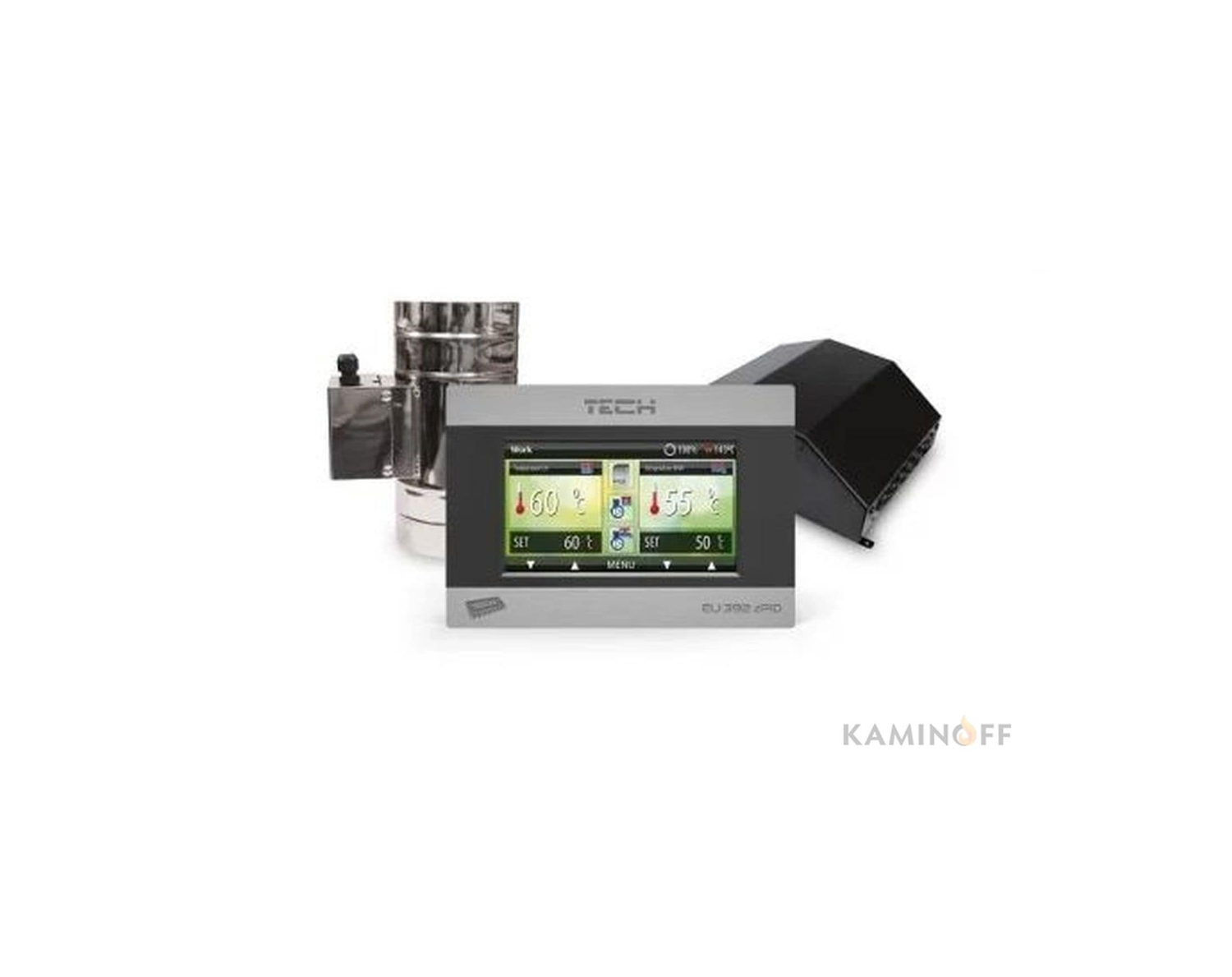

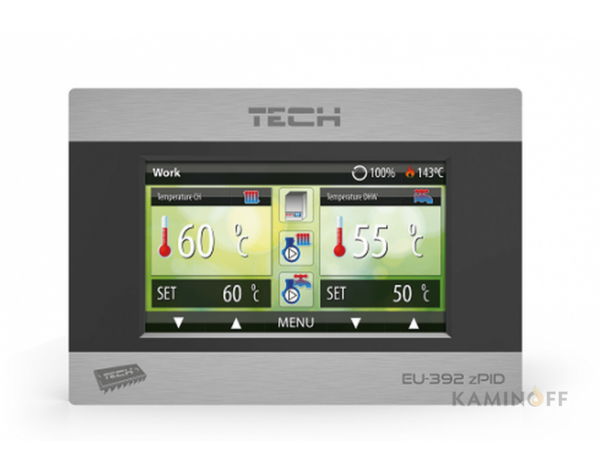

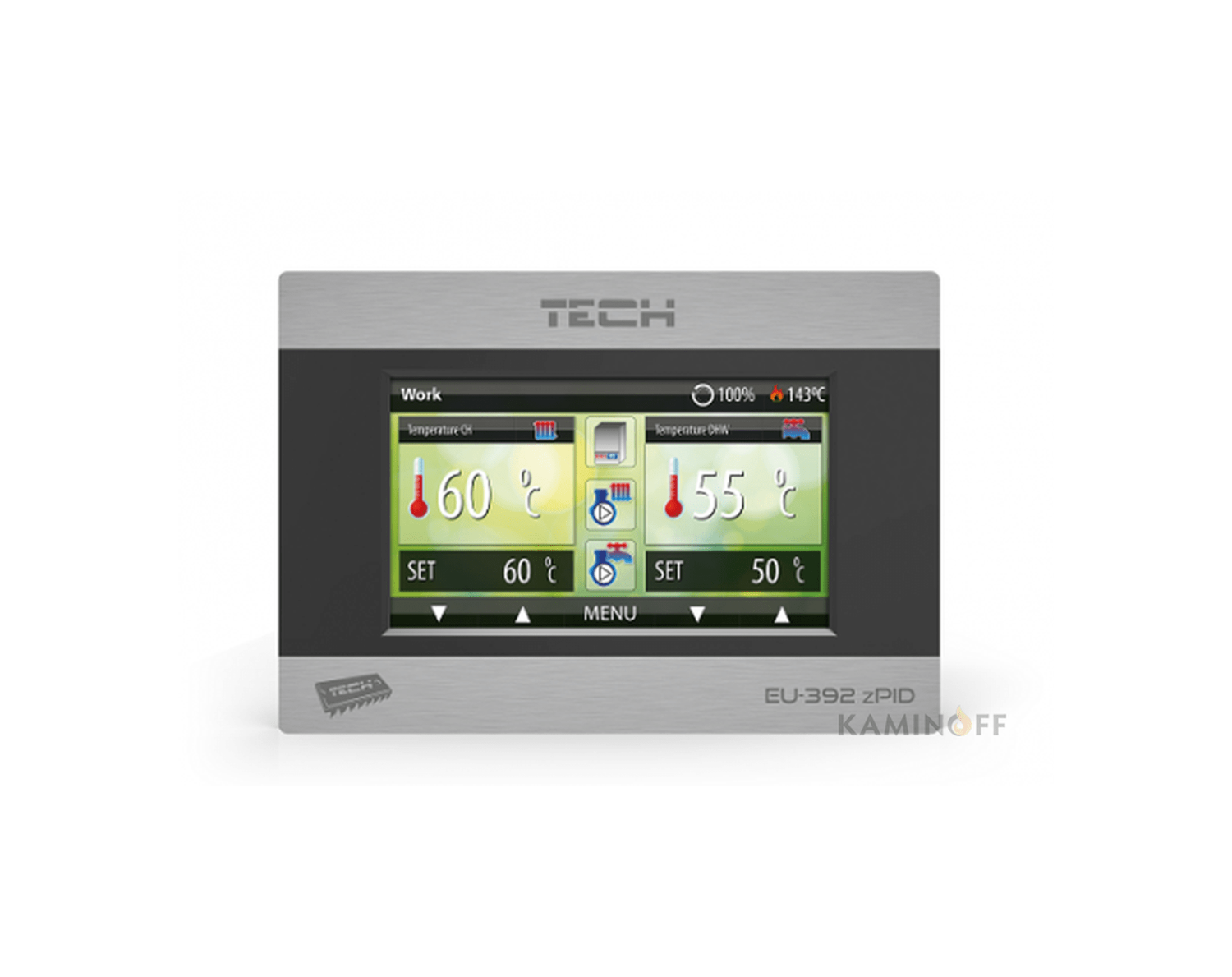

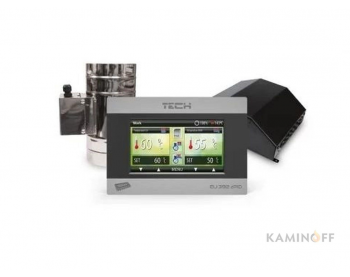

Представляем Вашему вниманию контроллер для каминов с водяным контуром TECH ST-392 PID. Это красивый на вид, цветной контроллер с емкостными кнопками. Данный контроллер, кроме обычных датчиков температуры KTY оснащен также датчиком температуры газов сгорания PT1000.
Контроллер TECH ST-392 PID управляет дроссельной заслонкой, двумя насосами (один из них – насос ЦО, второй может быть либо насосом ГВС, либо теплого пола). Важным является возможность подключения в систему газового котла, который будет включаться в случае снижения температуры в тепловом аккумуляторе до заданной температуры (затухание камина).
Принцип работы
Рассмотрим работу контроллера TECH ST-392 PID. Первоначально устанавливаем температуру розжига 40°C, температура в ЦО - 65°C. Размещаем дрова в топке, разжигаем камин и включаем контроллер в режим розжига. Дроссельная заслонка открывается в максимальное открытое положение и большое количество воздуха поступает в камин. Температура в камине начинает расти, и достигает 40°C. Если такая температура удерживается (или даже растет) более 4 минут – то включается режим работы. В режиме работы в зависимости от приближении к заданной температуре или ее понижении – дроссельная заслонка открывается больше или меньше. В режиме работы также есть функция закрытия заслонки, в ситуации, когда Вы хотите положить топливо в топку.
В ситуации, когда температура поднимается на 5°C выше заданной (в нашем примере достигает 70°C) – включается режим контроля. В таком случае дроссельная заслонка закрывается и в топку не поступает воздух, что приводит к уменьшению температуры ЦО. При понижении температуры ниже заданной контроллер переходит в режим рабочий.
В случае, когда контроллер TECH ST-392 PID будет работать в режиме затухания – то также закроется дроссельная заслонка.
В случае, если пропадет напряжение в сети, контроллер TECH ST-392 PID полностью закроет дроссельную заслонку, тем самым не допуская поступление воздуха в камеру сгорания. Такие действия предотвратят закипание системы центрального отопления. При подаче напряжения контроллер начнет управлять дроссельной заслонкой в соответствии с настройками и температурой.
Полное закрытие дроссельной заслонки обеспечивает мощный конденсатор, установленный в контроллере.
Контроллер TECH ST-392 PID управляет также насосом ЦО. Для этого необходимо задать нижний порог включения насоса и гистерезис (значение, при понижении на величину которого насос выключается). К примеру, задаем температуру включения насоса на 40°C. При этом значении контроллер включит насос ЦО. Но при затухании камина и достижении 38°C ( при гистерезисе, например 2°C) контроллер выключит насос.
Контроллер TECH ST-392 PID также может управлять одним дополнительным насосом. Это может быть насос ГВС или насос напольного отопления. В контроллере необходимо установить, в каком режиме будет работать насос, так как для каждого вида работы предусмотрен своя последовательность работы. В обоих случаях необходимо установить нижний порог включения, заданную температуру и гистерезис.
Дополнительной опцией является работа контроллера TECH ST-392 PID с модулем TECH ST-65GSM. Для этого необходимо докупить дополнительно такой модуль и установить его (используя настройки контроллера). Модуль будет Вас информировать о всех тревогах и параметрах контролера. Также с помощью своего мобильного телефона Вы сможете изменять параметры в контроллере.
Еще одной дополнительной опцией контроллера для камина с водяным контуром TECH ST-392 PID является управление работой через интернет. Для этого необходимо докупить такой модуль TECH ST-505 Internet (найдете его в нашем интернет-магазине) и войти на сайт www.emodul.eu. Через интернет Вы сможете управлять контроллером и менять все его установки. Также фирма TECH приготовила для Вас мобильные приложения:
- для устройств Android в Google Play
- для устройств iOS в Apple Story
Функции контроллера:
• управление работой насоса центрального отопления
• управления работой дополнительного насоса горячего водоснабжения или напольного
отопления (тип насоса по выбору)
• управление работой дроссельной заслонки
• возможность подключения газового котла, в зависимости от гистерезиса температуры в контуре
• возможность подключения модуля TECH ST-65 GSM
• возможность подключения модуля TECH ST-500 Internet
• программное обеспечение PID
Оснащение контроллера:
• сенсорный ЖК-дисплей
• датчик температуры горячей воды
• датчик температуры газов сгорания
• датчик температуры центрального отопления
• датчик температуры пола
• датчик буфера верх и низ
• дроссельная заслонка на выбор -100 мм , 125 мм, 150 мм.
